ES-16-XG

Аппаратные

Размеры

443 * 43 * 221 мм

Вес

2,71 кг (с кронштейнами крепления в стойку)

2,62 кг (без кронштейнов крепления в стойку)

Характеристики корпуса

SGCC Steel

Общая пропускная способность без блокировки

160 Гбит/с

коммутационная способность

320 Гбит/с

скорость передачи данных

238,1 миллиона пакетов с секунду

Максимальная потребляемая мощность переменного тока

36 Вт (с модулями SFP/SFP+)

Питание

Переменное напряжение: 100-250 В / 50-60 Гц, универсальная вилка

Постоянное напряжение: 56 Вт, от 25 В до 16 В, входной разъём постоянного тока 2,5 мм

Диапазон напряжения питания

Переменный ток: от 100 до240 В

Постоянный ток: от 25 В до 16 В

Источник питания:

Встроенный преобразователь с переменного напряжения в постоянное напряжение мощностью 56 Вт

Светодиодные индикаторы по порту

скорость/соединение/активность

Сетевые интерфейсы

12 портов SFP+ Ethernet 1/10 Гбит/с

4 порта Ethernet 1/10 Гбит/с RJ45

Интерфейс управления

Последовательный порт RJ45, внутриполосный/ внеполосный Ethernet

Сертификаты

CE, FCC, IC

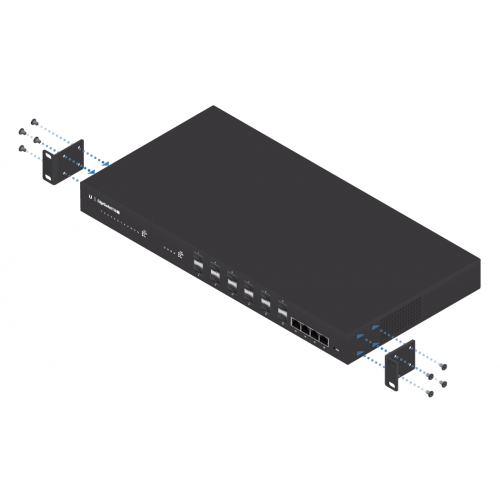

Установка в стойку

Да, высота 1U

Защита от электростатических разрядов / электромагнитных импульсов

±24 кВ

Диапазон рабочих температур

От -5 до 40 ⁰С

Влажность воздуха при эксплуатации

5 – 95% без образования конденсата

Ударные нагрузки и вибрация

Стандарт ETSI300-019-1.4

Программные характеристики

Свойства ядра коммутации

ANSI/TIA-1057: LLDP-Media Endpoint Discovery (MED),

IEEE 802.1AB: LLDP (Link Layer Discovery Protocol протокол обнаружения канального уровня),

IEEE 802.1D: совместимость с протоколом связующего дерева,

IEEE 802.1S: совместимость с протоколом множественных связующих деревьев,

IEEE 802.1W: совместимость с ускоренным протоколом связующего дерева,

IEEE 802.1Q: виртуальные локальные сети (ВЛС) с ВЛС, основанными по порту,

IEEE 802.1p: приоритетность Ethernet с инициализацией и составлением схемы пользователем,

IEEE 802.1X: аутентификация основанная по порту с поддержкой гостевой ВЛС,

IEEE 802.3: 10BASE-T,

IEEE 802.3u: 100BASE-T,

IEEE 802.3ab: 1000BASE-T,

IEEE 802.3an-2006: 10GBASE-T,

IEEE 802.1ak: локальные сети, соединяемые виртуальным мостом – поправка 07: протокол множественной регистрации,

IEEE 802.3ac: тегирование ВЛС,

IEEE 802.3ad: агрегирование каналов связи,

IEEE 802.3x: управление потоком данных.

IEEE 802.1D-2004: протокол регистрации обобщённых атрибутов: пункт 12 (GARP),

IEEE 802.1D-2004: динамическая широковещательная регистрация L2: поправка 10 (GMRP),

IEEE 802.1Q-2003: регистрация динамических ВСЛ: поправка 11.2 (GVRP),

RFC 4541: подчинение межсетевому протоколу группового администрирования (IGMP) отслеживаемых коммутаторов,

RFC 5171: протокол обнаружения однонаправленных соединений (UDLD).

Расширенные свойства Layer 2

Устранение широковещательного шторма.

Устранение широковещательного, многоадресного, неизвестного одноадресного шторма.

Отслеживание DHCP.

Формирователь запросов отслеживания IGMP.

Поддержка IVL (Independent VLAN Learning – изучение независимой ВЛС).

Поддержка пакетов Ethernet увеличенного размера.

Блокировка MAC-адреса порта.

Зеркалирование порта.

Защищённые порты.

Статическое фильтрование МАС.

TACACS+.

Голосовые ВЛС.

Неаутентифицированные ВЛС.

Внутренний сервер аутентификации 802.1X.

Параметры платформы

DHCP сервер:

• Количество пулов – 128

• Предельное количество сроков аренды – 2048

Маршрутизация:

• Маршрутов – 16

• Количество интерфейсов маршрутизации – 15

ВЛС: 255.

MAC-адресов: 8k.

MSTP объектов: 4.

LAG: 6.

Списков контроля доступа: 100, с 10 правилами на порт.

Классов трафика (очередей): 8.

Системные средства

Функция регистрации событий и ошибок.

Возможность загрузки периода работы и конфигурации.

Утилита PING.

Передача FTP/TFTP по IPv4/IPv6.

Выявление вредоносных программ.

BootP и DHCP.

RFC 2021: Remote Network Monitoring Management Information Base Version 2.

RFC 2030: Простой сетевой протокол времени (SNTP).

RFC 2819: Remote Network Monitoring Management Information Base.

RFC 2865: Клиент RADIUS.

RFC 2866: Учёт использования ресурсов RADIUS.

RFC 2868: Атрибуты RADIUS для поддержки туннельного протокола.

RFC 2869: Расширения RADIUS.

RFC 3579: Поддержка RADIUS для расширяемого протокола аутентификации (EAP).

RFC 3580: Руководство по использованию IEEE 802.1X RADIUS.

RFC 3164: Протокол системных сообщений BSD.

Управление

Веб-интерфейс пользователя.

Интерфейс командной строки CLI отраслевого стандарта.

Управление IPv6.

Управление паролями.

Поддержка автоматической установки образов программного обеспечения и файлов конфигурации.

SNMP v1, v2, и v3.

SSH 1.5 и 2.0.

SSL 3.0 и TLS 1.0.

Копия безопасности (SCP).

Telnet (многосессионная поддержка).

Маршрутизация Layer 3

Статическая маршрутизация.

Маршрутизация, определяемая стратегиями.

QoS:

Списки контроля доступа (ACL), действия разрешение/запрет входящих IP и классификация передачи данных Layer 2, основанная на:

• ACL, определяемому по времени.

• IP-адресу источника/назначения.

• TCP/UDP-порту источника/назначения.

• Типу IP-протокола.

• Полю ToS (Type of Service – тип обслуживания) или полю DSCP (Differentiated Services дифференцированное обслуживание).

• MAC -адресу источника/назначения.

• EtherType.

• Приоритету пользователя IEEE 802.1р

• VLAN ID

• RFC 1858: рассмотрение безопасности для фильтрации IP-фрагментов.

Дополнительные атрибуты правил ACL:

• Назначение потока данных специфическим очередям CoS.

• Перенаправление совпадающих потоков трафика.

DiffServ (Differentiated Services – дифференцированное обслуживание):

• Классификация трафика, основанная на том же критерии, что и ACL.

• Маркирование IP полями DSCP или приоритетных заголовков, опционально.

• Police the Flow to a Specific Rate with Two-Color Aware Support.

• RFC 2474: Определение полей дифференцированного обслуживания в заголовках IPv4 и IPv6.

• RFC 2475: Архитектура дифференцированного обслуживания.

• RFC 2597: Достоверная пересылка групп PHB (Per-Hop Behavior).

• RFC 3246: Срочная пересылка PHB.

• RFC 3260: Новая терминология и разъяснения для DiffServ.

Настройка картирования очередей CoS (Class of Service – класс обслуживания)

• AutoVoIP: автоматические установки CoS для VoIP.

• IP DSCP-to-Queue Mapping.

• Настраиваемый интерфейс режима доверия (IEEE 802.1p, DSCP или не доверенный).

• Интерфейс формирования выходной скорости.

• Строгий приоритет в отличии от взвешенной диспетчеризации.
